CoEpower aktív fázisjavító és felharmonikus szűrő (A-SVG) berendezések
Villamos méréseink alapján kijelenthető, hogy az erősáramú villamos hálózat jelentősen átalakult az elmúlt években. A modern fogyasztói technológiák (szabályozott, frekvenciaváltós hajtások, kapcsolóüzemű tápegységek, a LED-es világítás, az egyenáramú motorok) teljesen új megoldásokat kívánnak. Az A-SVG típusú fokozatmentes, aktív fázisjavító és felharmonikus szűrő berendezésünk egyaránt alkalmas a hálózatot terhelő nemkívánatos felharmonikus zavarok szűrésére (3-13. rendű felharmonikus rendszámig), az induktív és kapacitív meddőenergia-kompenzálására, valamint a fázisok közötti aszimmetria kiküszöbölésére. A berendezések alkalmazásával a meddőenergia fogyasztás és a felharmonikus tartalom csökkentése optimálisan megvalósítható.
Aktív fázisjavító és felharmonikus szűrő (A-SVG) modulok előnyei:
- induktív és kapacitív meddőteljesítmény kompenzálás; 20kHz-es kapcsolási frekvenciával képes kompenzálni, így gyors terhelésváltozás esetén is garantálja a 0.99-es teljesítménytényezőt
- fázisok közötti terhelés kiegyenlítés
- 2. - 13. rendű felharmonikus áramok kompenzálása
- fokozatmentes kapcsolást végez, így az IGBT vezérlésnek köszönhetően nincs alul- vagy túlkompenzálás, mindig a pillanatnyi meddőteljesítmény-igénynek megfelelően szabályoz
- rendkívül gyors, <10ms beavatkozási sebességgel rendelkezik
- párhuzamosan üzemeltethető hagyományos (normál vagy fojtott kivitelű) fázisjavító berendezéssel és/vagy aktív felharmonikus szűrővel
- a hálózat feszültség minőségét nem befolyásolja
- erősen szennyezett villamos hálózaton is képes problémamentesen (rezonancia nélkül) üzemelni
- karbantartási igénye alacsony (nincsenek benne passzív áramköri elemek: kondenzátor, fojtótekercs, mágneskapcsoló)
- érintőképernyős, LCD kijelzővel van ellátva
- épületfelügyeletbe integrálható, potenciálmentes hibajel kimenettel és RS485-ös kommunikáció felülettel rendelkezik

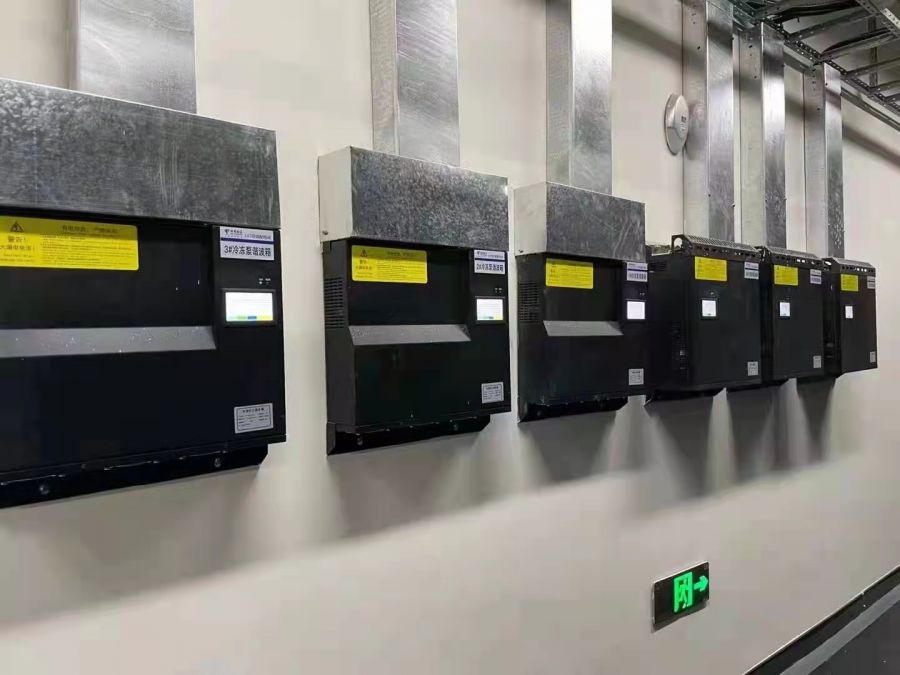

- 5-150 kvar teljesítményig fali, míg 150 kvar fölött álló, moduláris kivitelben érhető el
- álló kivitel (2000x800x600mm) modulárisan bővíthető, mezőnként 400 kvar-ig
- kisebb helyigényű egy hagyományos (kondenzátoros és/vagy söntfojtós) kivitelű fázisjavító berendezéshez képest
- egyszerű telepíthetőség
Működés:
A külső áramváltó (CT) méri a fogyasztói áramot mindhárom fázisban. A berendezés vezérlő egysége követi az áramerősség változását. Gyorsan és pontosan kiszámítja a meddőteljesítmény változási sebességét, majd PWM jelet küld az IGBT kártyájára, amely az IGBT-t 20 kHz-en kapcsolja. Végül, az induktív vagy kapacitív teljesítmény kompenzáló áram létrejön az inverteren és az áramváltó érzékeli a kimenő áramot.
Vezérlés:

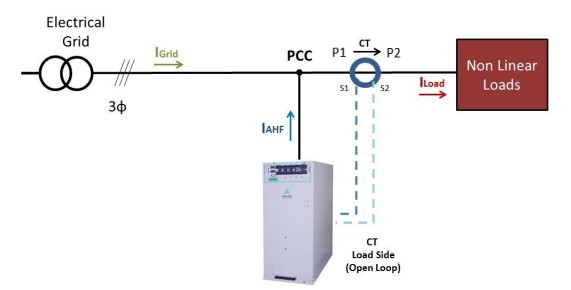

A készülék vezérléséhez fázisonként 1-1 db, minimum 0.5%-os osztálypontosságú és 5VA-es teljesítményű áramváltó szükséges. Az áramváltókat közvetlenül a fogyasztói leágazások elé, a készülék erősáramú leágazása után szükséges elhelyezni az alábbi ábrán látható módon:
Megjegyzés: felharmonikus szűrés és terhelés szimmetrizálás esetén a nullavezető keresztmetszetét a fázisvezető keresztmetszetének kétszeresére kell megválasztani!
A fent felsorolt előnyöknek köszönhetően könnyen belátható, hogy a hálózat fogyasztási jellegétől (induktív vagy kapacitív), a terhelésváltozás gyorsaságától (lassú (pl.: aszinkron vagy lágyindítású motorok) vagy gyors (pl: pontheggesztő, emelőgépek, liftek) és a felharmonikus szennyezettségtől függetlenül biztonságosan (rezonanciaveszély nélkül) alkalmazható a készülék. A készülék gyors és fokozatmentesen kapcsolású, továbbá a fázisonkénti kompenzálásának köszönhetően pontosabb meddőteljesítmény-szabályzást tesz lehetővé. Mivel a készülék a 2. - 13. rendű felharmonikus áramok szűrésére, valamint a fázisok közötti aszimmetria kiegyenlítésére is alkalmas, így külön felharmonikus szűrőt sem feltétlenül szükséges beépíteni.
